韩国日本电影神马电影,wwwcao色色色,午夜A片免费播放,两个人看的www国产精品,caopo超碰最新地址发布,国偷自产视频一区二区99,综合色欲插插影视网,老王黄色成人网站

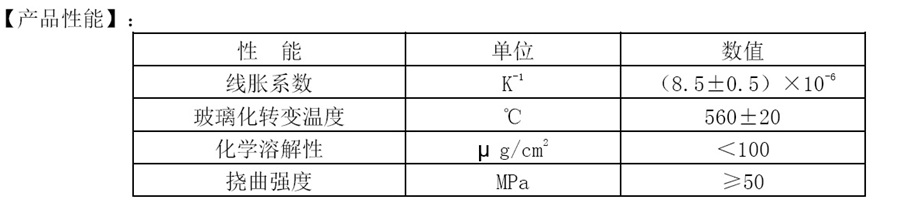

【使用說明]:

1.制作鈦金屬內冠，對鈦冠表面打磨粗糙或雕刻花紋以增強金瓷結合強度。打磨后的鈦冠表面需處理干凈。

2.遮色瓷燒結:用刷子薄薄的刷涂第一層遮色瓷，按燒結表燒結。刷涂第二層遮色瓷并燒結，使其完全覆蓋金屬冠，燒結的遮色層應具有光滑的表面。

3.牙本質瓷和透明瓷燒結:牙本質瓷堆塑時參考對側同名牙等，將堆塑的牙冠形態，大小與鄰牙相同，對牙本質瓷進行回切，回切處以透明瓷堆筑，考慮瓷粉燒結收縮量，外形比自然牙大10%左右。堆塑完成后，用干燥毛筆掃除多余烤瓷粉，整理形態，按燒結表進行燒結。

4.形態修整:燒結完成后，使用表面干凈的磨頭、磨盤或金剛砂車針修整解剖形態。

5.上釉燒結:用刷子按常規方式涂抹釉粉。

制作事項:

1、蠟型恢復

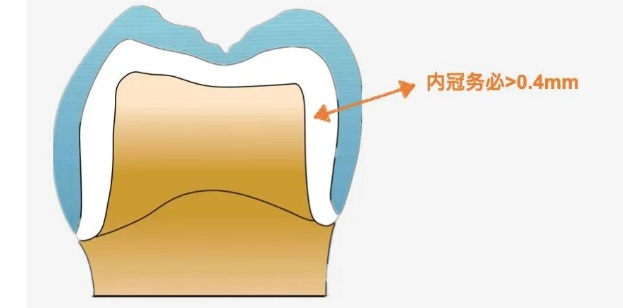

純鈦內冠由于本身的強度和密度的問題，低于0.4mm容易發生蠕變，所以在制作純鈦烤瓷時除了對技工所有要求，同時對臨床備牙也是有要求的，除了預留足夠的空間還建議備有肩臺。

2、打磨處理

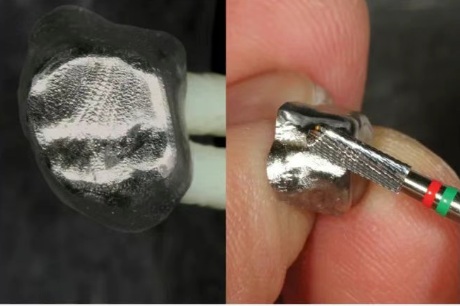

純鈦烤瓷內冠處理時，必須選用專用的鎢鋼磨頭（普通鎢鋼磨頭不能用于純鈦冠處理）來進行表面處理。要求，鋒利度高，刃口細膩，在切削過程中才能不會有雜質污染烤瓷內冠而造成崩瓷。建議用純鈦專用的鈦車針，而且要定期蒸汽清洗，如果沒有至少也要求打磨純鈦的工具要另備一套，不建議用打磨過其他金屬的工具打磨。同時打磨機的轉速建議控制在15000rpm以內，盡量不要太用力壓打磨機。其他的標準跟普通金屬差不多，例如同方向打磨、不留銳角等。

（若使用打印金屬，打印金屬放置支撐區域，內冠厚度設計不低于0.6mm，因為打印后該區域需要磨除一層來保證金屬表面的致密度，避免后期飾瓷后出氣泡。）

3、噴砂氧化

純鈦烤冠不需要預氧化，可在噴砂蒸汽清洗完成后，在空氣中置放5-10分中，純鈦會與空氣中的氧氣形成一層氧化膜。

純鈦冠表面噴砂須使用新的氧化鋁砂（100目），不能與其它金屬所使用氧化鋁砂混用或者使用金鋼砂來處理表面。噴砂壓力比普通金屬大0.5（約0.2Mpa）。

4、燒結

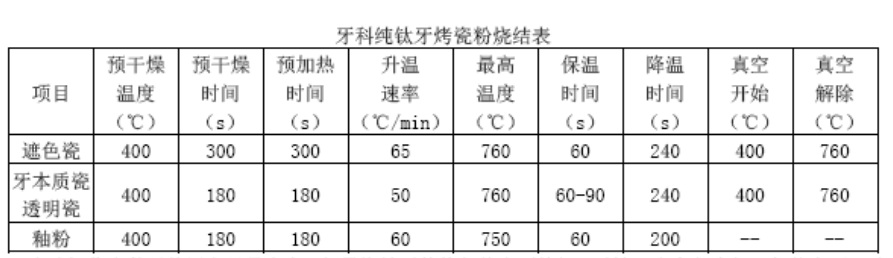

OP按燒結參數燒結，溫度可以略高但不可偏低，烤瓷燒結冷卻的時候注意設置一下冷卻溫度，否則正常的開蓋速度會讓純鈦烤瓷因為瓷的溫度迅速降溫，而純鈦支架熱傳導比較慢導致蓄熱而產生裂瓷。同時因為純鈦的熱傳導低的原因，預熱溫度一般也會設置得比較低。純鈦是低熱傳導物質，所以純鈦的烤瓷程序的升溫速率一般都會設置得較低以獲得金瓷溫度的同步。
